Автоматическое устройство монтажа гибкой рамки Flexible Spacer Robot TFS TENON
ОПИСАНИЕ

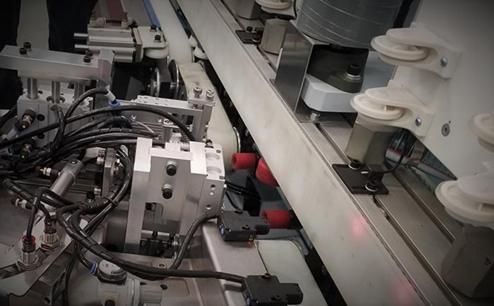

Полностью автоматизированная система для наложения гибкой рамки из рулонов. Запатентованный аппликатор обеспечивает высокоточное и стабильное позиционирование без трения и бережное нанесение рамки в течение непродолжительного времени цикла.

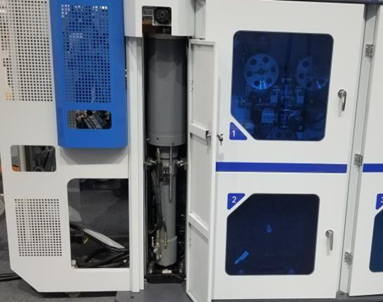

Один или два рулона с рамкой находятся в специальном шкафу с охлаждением, которые подаются на аппликатор бутила. После нанесения бутила рамка подается в рабочую голову.
Быстрая вставка рамки в нижнюю зону через выравнивающую сетку, или, как отдельная опция, просто при помощи предварительно отштампованного упора.
Конвейерные ролики установлены в герметичных подшипниках с пожизненной системой смазки в оцинкованных корпусах. Синхронизация входного и выходного конвейеров с помощью серводвигателя очень важна для точного позиционирования рамки и играет решающую роль в качестве конечного продукта.
Особенности:
- Одноголовый
- Высокая производительность до 30 м/мин.
- Точное позиционирование
- Управление в реальном времени с помощью сенсорного экрана
- Точная передача стекла методом ленточного конвейера
- Автоматическое определение глубины рамки
- Применение широкого спектра гибких рамок шириной от 8 до 20 мм
- Непрерывно циркулирующее нанесение с идеальной угловой структурой
- Функция самодиагностики и сигнализации
- Точная транспортировка стекла с высокоточной прямой направляющей
Панель управляет автоматическим процессом нанесения гибкой рамки с помощью многоязычного интерфейса с сенсорным экраном — быстрого и понятного для оператора. Панель управляет входным и выходным конвейерами, основным аппликатором с контейнером для рамок, а также всеми настройками и параметрами, касающихся обработки.

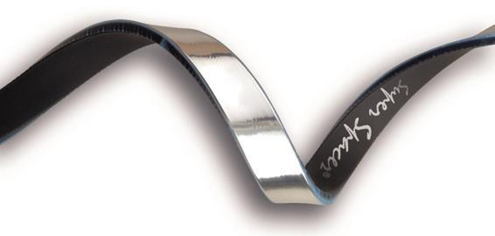

Аппликатор Tenon можно использовать как для супер-спейсера, так и для Т-спейсера, поэтому силикон и полисульфид можно использовать в стеклопакетах, применяя бутил для Т-спейсера. Применение бутила обеспечивает высочайшее качество стеклопакетов благодаря уникальному техническому ноу-хау Tenon.
Корпус машины изготовлен из нержавеющей стали с длительным сроком службы и гарантирует длительный срок служб. Все детали расположены удобно для ремонта и обслуживания.
ПЛК Beckhoff гарантирует точность системы и оптимальную производительность, а также связь между каждой частью машины. Поддержка Ethernet обеспечивает оптимальные условия для работы с ERP и автоматизации производства.
Опции:
- Стеклопакеты с зубом
- Возможность тройного нанесения

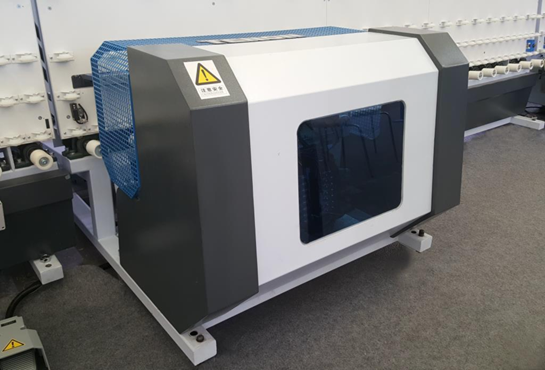

Система автоматически накладывает конечный угол гибкой прокладки, чтобы защитить газ внутри самоклеящейся алюминиевой лентой, которая подсоединяется непосредственно к секции конвейера гибкого аппликатора.
Стекло остановлен в контрольной точке, а голова аппликатора перемещается в зависимости от положения ступени от нулевого положения. Такая обработка обеспечивает более удобное и эффективное нанесение, чем традиционная вертикальная система транспортировки.
Алюминиевую ленту накладывают и разглаживают на уголке, а затем прижимным валиком прижимают алюминиевую ленту по форме уголка.
Особенности:
- Идеальная обработка углов
- Точное позиционирование
- Ступенчатый контроль положения в режиме реального времени
- Система нулевого положения
- Функция самодиагностики и сигнализации
Опции:
- Работа со стеклопакетом с зубом
- Работа с формами
